對夾升降式止回閥

產品型號：H71W、H71H、H71X
產品口徑：DN15～DN1200
產品壓力：0.6～42.0MPa
產品材質：鑄鋼、不銹鋼、合金鋼等
連接型式：
產品密封：
結構型式：
驅動方式：
聯系電話：021-51877967
聯系傳真：021-51685388
聯系郵箱：haoshifamen@126.com
資料下載：暫無
聯系地址：上海市松江區茸梅路1108弄
  • 產品簡介
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海好施閥門有限公司有能力按照各國標準以及各種行業標準生產制造優質閥門。
  • 產品詳情

產品介紹：
針對國內傳統使用的H41型法蘭連接升降式止回閥具有體積笨大，流體阻力大，閥門關閉時水錘壓力高，安裝、維修難，使用壽命短等缺點。閥門供應網針對傳統法蘭結構止回閥存在的問題，研制生產了對夾式止回閥系列，H71對夾式升降式止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，流體阻力小，動作靈敏、密封性能好，閥瓣行程短、關閥沖擊力小，整體結構、簡單緊湊，使用壽命長、可靠性高等特點。



應用范圍：
對夾升降式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。



結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力��；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 對夾升降式止回閥流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力�。�
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。

標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

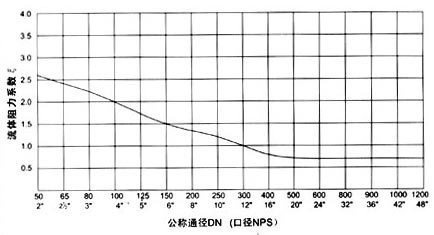

 流體力學性能：

公稱通徑 閥門全開啟
時的流體阻
力系數ξ		 常溫下閥門全開啟時的水流量系數 流體的流向
DN NPS Kv(m3/h) Cv(U.S) Cv(U.K) ↑ →
開啟壓力近似值KPa
50 2 2.6 63 74 62 2 1
65 21/2 2.4 109 128 107 2 1
80 3 2.3 172 201 169 2 1
100 4 2.0 289 338 283 2 1
125 5 1.8 476 557 466 2 1
150 6 1.5 750 878 735 2 1
200 8 1.3 1432 1675 1403 2 1
250 10 1.2 2330 2726 2283 2 1
300 12 1.0 3676 4301 3602 2 1
350 14 0.9 5274 6171 5169 2 1
400 16 0.8 7306 8548 7160 3 1
450 18 0.8 9246 10818 9061 3 1
500 20 0.8 11415 13356 11187 3 1
600 24 0.7 17573 20560 17222 3 1
700 28 0.7 23919 27985 23441 4 1
750 30 0.7 27458 32126 26909 4 1
800 32 0.7 31241 36552 30616 4 1
900 36 0.7 39539 46261 38748 4 1
1000 40 0.7 48814 57112 47838 4 1
1050 42 0.7 53817 62966 52741 4 1
1200 48 0.7 70292 82242 68886 4 1
