低壓用疏水閥

產品型號：AT-1A、AT-1S、AT-4A、AT-4S
產品口徑：DN15-32
產品壓力：0.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
連接型式：
產品密封：
結構型式：
驅動方式：
聯系電話：021-51877967
聯系傳真：021-51685388
聯系郵箱：haoshifamen@126.com
資料下載：暫無
聯系地址：上海市松江區茸梅路1108弄
  • 產品簡介
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海好施閥門有限公司有能力按照各國標準以及各種行業標準生產制造優質閥門。
  • 產品詳情

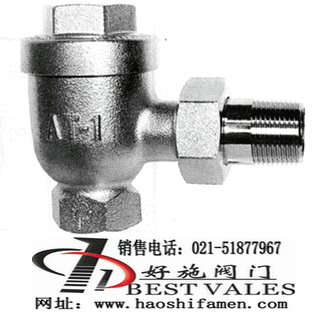

AT-1A 低壓用疏水閥
AT-1A 低壓用疏水閥

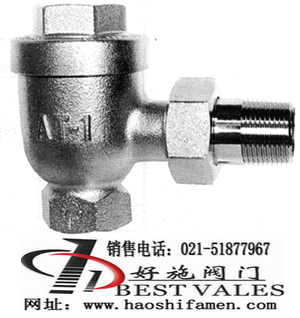

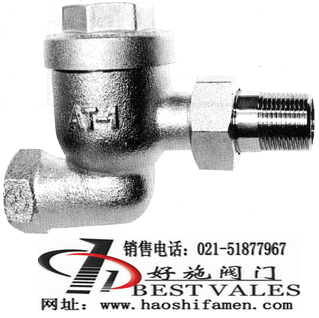

AT-1S 低壓用疏水閥

AT-1S 低壓用疏水閥

樣式 　
適用壓力 100kPa(1k)以下
接口 入口側：JIS 螺紋　　出口側：JIS 螺紋
流體溫度 120℃以下
材質 本體(CAC406)、閥體/閥座(c3604)
本體耐壓試驗 水壓：200kpa(2k)

構造圖 　

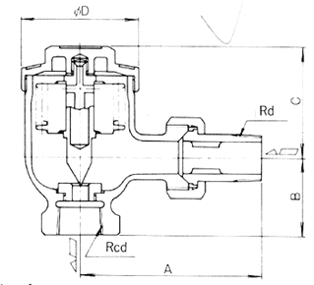

AT-1A型

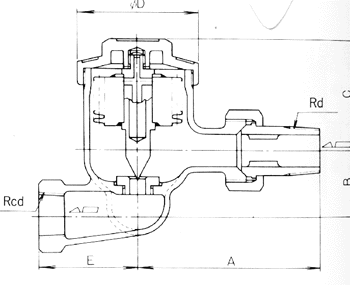

AT-1S型
AT-1A型 　 AT-1S型
AT-1A型尺寸表 　 　(mm)
口徑 d A B C D 質量
15 1/2 80 35 46 52 0.55
20 3/4 87 41 52.5 57 0.72
25 1 105 52 61.5 57 1.32
32 11/4 120 65 73 77.5 2.02
 　
AT-1S型尺寸表 　 　(mm)
口徑 d A B C D E 質量
15 1/2 80 28 48 52 43 0.66
20 3/4 87 34 52.5 57 48 0.94
25 1 105 40 64.5 57 60 1.56
32 11/4 120 57 73 77.5 67 2.57

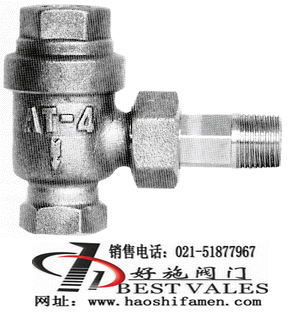

AT-4A 疏水閥
AT-4A 疏水閥

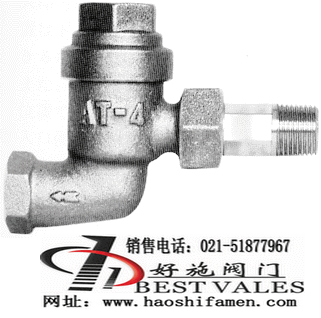

AT-4S 疏水閥

AT-4S 疏水閥

樣式 　
適用壓力 0.35Pa(3.5k)以下
接口 入口：外 螺紋
出口：內 螺紋
流體溫度 150℃以下
材質 本體(CAC406)、閥體/閥座(SUS)
本體耐壓試驗 水壓：0.7kpa(7k)

構造圖

 　

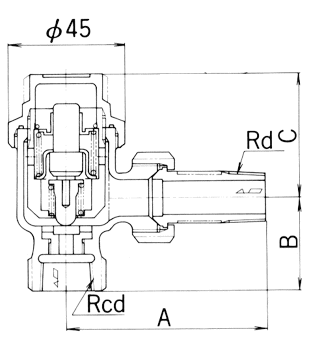

AT-4A型
AT-4S型
AT-4A型 　 AT-4S型
AT-4A型尺寸表 　 　(mm)
口徑 d A B C 質量
15 1/2 80 35 49 0.53
20 3/4 87 41 47 0.57

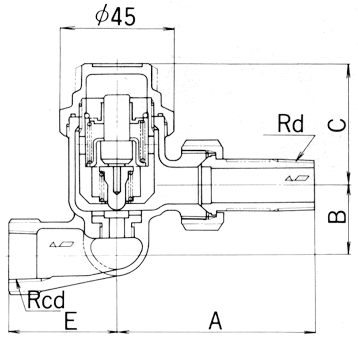

AT-4S型尺寸表 　 　(mm)
口徑 d A B C E 質量
15 1/2 80 28 49 43 0.60
20 3/4 87 34 47 48 0.67
