恒溫式疏水閥

產品型號：AT-6、AT-6F
產品口徑：DN15-300
產品壓力：0.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
連接型式：
產品密封：
結構型式：
驅動方式：
聯系電話：021-51877967
聯系傳真：021-51685388
聯系郵箱：haoshifamen@126.com
資料下載：暫無
聯系地址：上海市松江區茸梅路1108弄
  • 產品簡介
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海好施閥門有限公司有能力按照各國標準以及各種行業標準生產制造優質閥門。
  • 產品詳情

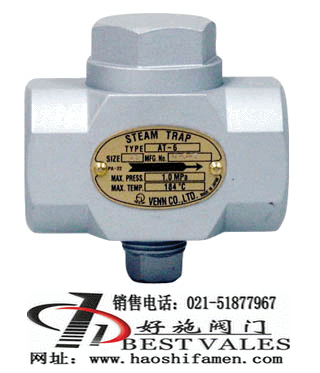

AT-6 恒溫式疏水閥

AT-6 恒溫式疏水閥

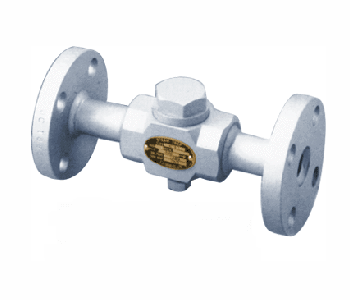

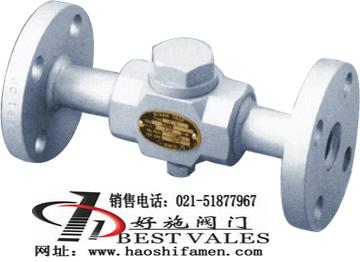

AT-6F 恒溫式疏水閥

AT-6F 恒溫式疏水閥
■樣式 　
種 類 絲牙形 法蘭形
型 式 AT-6 AT-6F
形 式 恒溫式
口 徑 15.20.25
適用流體 蒸汽
適用壓力 1.0Mpa以下
流體溫度 184℃以下
背壓許容器 入口側壓力為50%(最小差壓0.03Mpa)
耐壓性 蒸汽壓：1.5Mpa、水壓：0.5Mpa
材 質 本體：鋼制(SS)絲牙鋼制(SUS)、閥體、閥座：SUS不銹鋼　溫差電偶：SUS316L
接 口 JIS Rc 絲牙 本體SS：JIS 10K 法蘭
本體：SUS 10K 法蘭
質 量 15A：1.4，20A：1.3,25A：1.2 15A：2.7，20A：3.0,25A：3.9

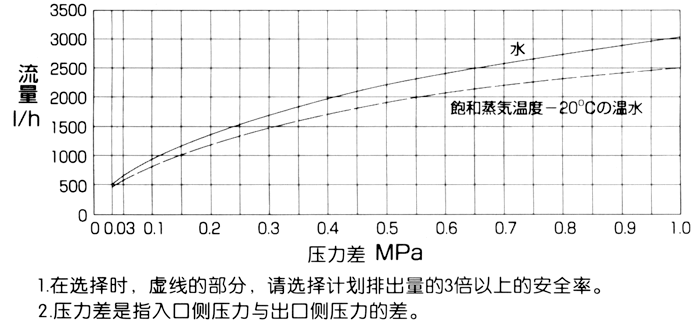

■流量線圖 　
流量線圖

■流量圖 (流量單位：1/h)
壓力差(Mpa) 0.03 0.05 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
水 450 630 940 1330 1680 1960 2200 2380 2590 2730 2900 3010
飽和蒸汽溫度-20℃溫水 420 560 800 1190 1470 1680 1890 2060 2200 2310 2410 2480

■構造 　
構造

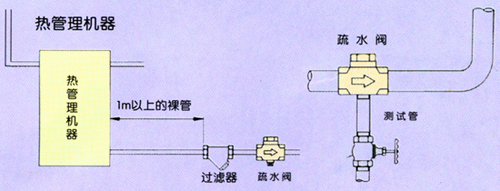

■安裝注意事項
1.安裝方向，請把主體側面銘牌上銘記的箭頭所指方向和凝結水流向保持一致。
2.如果疏水閥能夠感受到熱管理機器等設施的放出熱量時，請用裸管隔開1米以上。
3.請不要為疏水閥保溫。
4.請避免在疏水閥入口側安裝如電磁閥那樣緊急開關功能。
5.在動作確認、運行停止時，排出殘留空氣，凝結水時，可以在疏水閥下部Rc1/2插頭部分安裝測試閥、加以利用。
6.在寒冷的地區，擔心發生凍結時，請?jiān)谂涔軙r(shí)注意不要讓凝結水滯留。
7.萬一、疏水閥的溫差電偶破損時，閥門關閉。
安裝注意事項
at-6-09

注意：

  • 請選擇符合用途要求的產品。如果采用不符合用途要求的產品，會造成事故的發生。
  • 在使用之前，請仔細閱讀使用說明書，然后正確地使用。如果使用錯誤，會引起故障和造成事故。
  • 在沒有預告的情況下，本商品簡介的內容有時會發生更改。
