浮球疏水閥

產品型號：AF-1H、AF-11H、AF-12
產品口徑：DN15-80
產品壓力：0.6-6.4MPa
產品材質：鑄鐵、鑄鋼、不銹鋼等
連接型式：
產品密封：
結構型式：
驅動方式：
聯系電話：021-51877967
聯系傳真：021-51685388
聯系郵箱：haoshifamen@126.com
資料下載：暫無
聯系地址：上海市松江區茸梅路1108弄
  • 產品簡介
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海好施閥門有限公司有能力按照各國標準以及各種行業標準生產制造優質閥門。
  • 產品詳情

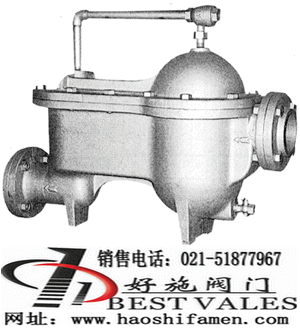

AF-1H 浮球疏水閥
AF-1H 浮球疏水閥

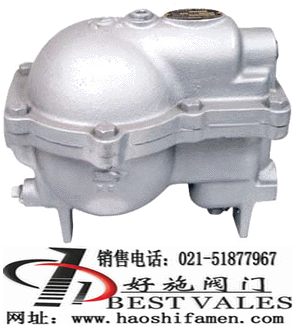

AF-11H 浮球疏水閥

AF-11H 浮球疏水閥

樣式 　
型式 AF-11H AF-1H
口徑 15-50 65-80
適用壓力 0.5Mpa(5k)以下 0.35Mpa(3.5k)以下
流體溫度 160℃以下 　　　150℃以下
接口 JIS RC螺絲 JIS 5K 法蘭
材質 本體(FC)、閥體/閥座(SUS CAC406 銅) 本體(FC)、閥體/閥座(CAC406)
本體耐壓試驗 水壓：1.0Mpa(10k) 水壓：0.7Mpa(7k)

構造圖 　

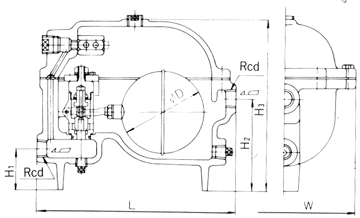

 AF-11H

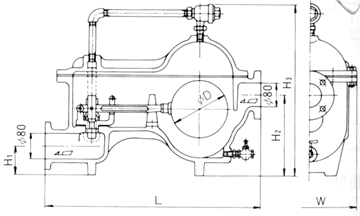

AF-1H
AF-11H型 　 AF-1H型

AF-11H/AF-1H型尺寸表 　(mm)
型式 d L H1 H2 H3 D W 質量
15 1/2 285 62 137 252 115 216 14
20 3/4 285 62 137 252 115 216 14
25 1 290 63 133 261 115 216 15
32 11/4 290 63 133 261 115 216 15
40 11/2 370 69 189 336 125 248 29
50 2 370 69 189 336 125 248 29
65 - 660 95 265 545 180 304 90
80 - 660 95 265 545 180 304 90

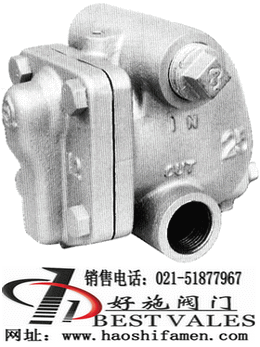

AF-12 浮球疏水閥
AF-12 浮球疏水閥
式樣
適用壓力 0.4Mpa(4K)以下
流體溫度 150℃以下
接口 JIS RC 螺紋
材質 本體(FC)、閥體/閥座(SUS)
本體耐壓試驗 水壓 0.8Mpa(8k)
